El diámetro es una medida básica de la esfera, pero no resume todas las interfaces que determinan si puede montarse con un movimiento y una caja concretos.
Qué significa «28,5 mm»
Normalmente describe el diámetro exterior de la esfera. No significa automáticamente que encaje en cualquier caja ni que sea compatible con cualquier movimiento de diámetro parecido.
Diámetro no equivale a compatibilidad
La esfera también debe coincidir con el calibre, la disposición de los pies, el agujero central y las complicaciones. La ventana de fecha o día debe corresponder con el calendario del movimiento.
- Movimiento y calibre
- Pies y disposición
- Agujero central
- Ventanas y complicaciones
- Espacio admitido por la caja
Ejemplo técnico: NH35
El perfil del fabricante para NH35 ofrece un ejemplo claro de varias medidas que deben considerarse conjuntamente.
- Diámetro exterior de esfera
- 28,5 mm Dato del fabricante · TMI
- Agujero central aproximado
- 2,05 mm Dato del fabricante · TMI
- Disposición
- Fecha Dato del fabricante · TMI
Diferencias que cambian el montaje
NH34 necesita espacio para una aguja GMT central y su dibujo muestra un agujero central aproximado de 2,88 mm. NH36 utiliza disposición de día y fecha, mientras que NH38 requiere una esfera open-heart.
Que varias esferas compartan diámetro exterior no demuestra que sus centros, pies o ventanas sean intercambiables.
- NH34
- GMT + fecha Dato del fabricante · TMI
- NH36
- Día + fecha Dato del fabricante · TMI
- NH38
- Open-heart Dato del fabricante · TMI
Cómo medir una esfera

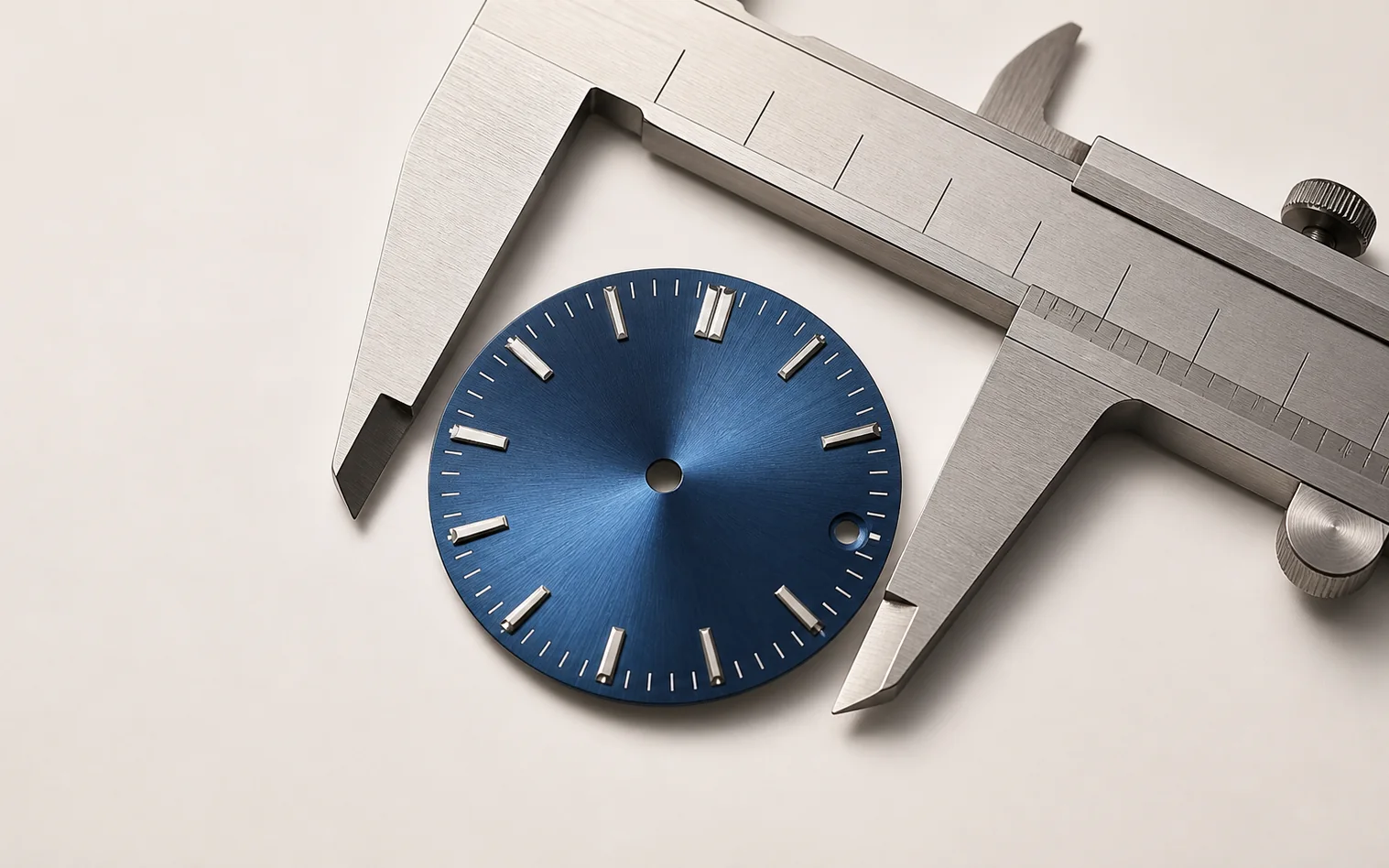

Utiliza un pie de rey para medir el diámetro exterior sin incluir elementos que sobresalgan. Apoya las puntas con suavidad para no presionar ni deformar la esfera.
Después comprueba el centro, los pies, las ventanas y la disposición completa. No apliques tolerancias que no estén documentadas.
Checklist antes de comprar
- Diámetro exterior
- Calibre
- Posición o ventana de fecha
- Disposición de los pies
- Agujero central
- Caja donde se montará
